- Наличие: В наличии

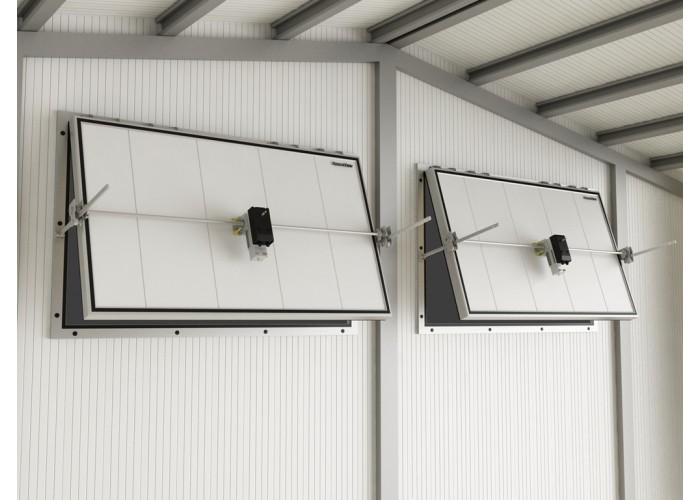

Изделие применяется для создания автоматизированной системы вентиляции больших помещений для хранения овощей. Продукт будет способствовать снижению затрат собственников за счет использования в холодное время года уличного воздуха для вентиляции. Алюминиевые рама и каркас изделия предназначены для работы в условиях агрессивных сред.
Зона применения
Устанавливается в овощехранилищах
Технические характеристики
| Параметр | Значение |
| Безотказность, количество циклов открывания-закрывания, не менее | 270000 |
| Антикоррозионная стойкость | Высокая |
| Толщина, мм | 80 |
Таблица размеров
| Параметр | Показатель |
| Ширина проема, мм | от 1200 до 4000 |
| Высота проема, мм | от 1000 до 2000 |
| Толщина изоляции, мм | 80 |
Условия эксплуатации продукции
Для обеспечения надежной и бесперебойной работы клапана рекомендуется регулярно проводить его технический осмотр и обслуживание.
Не подвергайте клапан ударам и не препятствуйте его свободному открытию и закрытию.
Следите за тем, чтобы во время открывания и закрывания клапана в проеме отсутствовали посторонние предметы.
Размеры проема
- Сэндвич-панели толщиной 80 мм
- Алюминиевая окантовка полотна
- Система уплотнителей
- Крышка декоративная
- Алюминиевая рама
- Сухарные соединиения для сборки рамы
- Заглушки декоративные
Подготовка строительного объекта
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 240 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа
Накладной монтаж внутри помещения.
Стандартные конструктивные решения
Монтаж без автоматики (под будущую установку привода)
Поверхность стальной сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Базовая комплектация
Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.
Полотно вентиляционного клапана.
Комплект петель.
Дополнительная комплектация
Рама проема внутренняя
Обогрев периметра рамы для обеспечения работы при низких температурах.
