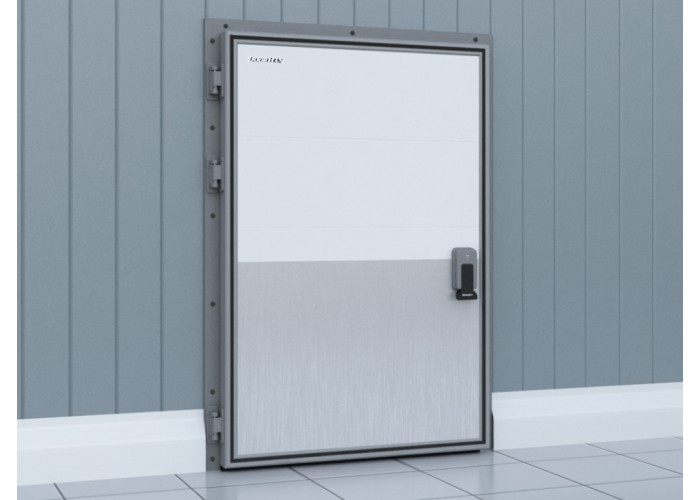

Среднетемпературные и низкотемпературные распашные двери IsoDoor IDH1 предназначены для организации прохода персонала и ручной загрузки холодильных и морозильных камер на складах, в терминалах и логистических центрах, на предприятиях пищевой промышленности, торговли и пищевого ритейла.
Внутренняя сторона двери распашной для охлаждаемых помещений
Зона применения
Дверь распашная для охлаждаемых помещений устанавливается на пищевых производствах
Дверь распашная для охлаждаемых помещений устанавливается в кафе, барах, ресторанах
Дверь распашная для охлаждаемых помещений устанавливается на предприятиях пищевого ритейла
Технические характеристики
| Параметр | Значение | Примечание |
| Безотказность, количество циклов открывания/закрывания не менее | 270000 | |
| Тип петель | эксцентриковые подъемные | |
| Грузоподъемность комплекта петель, кг | 40 | |
| Тип запорного механизма (замка) | ручка с запиранием на ключ с системой "антипаника" | обеспечивает аварийное открывание изнутри |
| Антикоррозионная стойкость | высокая |
Таблица размеров
| Параметр | Показатель |
| Ширина проема, мм | 600-1400 |
| Высота проема, мм | 1800-2400 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 95 |
| Пристенки, мм | от 95 |
Условия эксплуатации
- Для обеспечения надежной и бесперебойной работы распашной дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
- Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
- Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
- Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
- Запрещено находиться в проеме во время открывания и закрывания дверей, во избежание травмирования.
- Алюминиевая рама с кабель-каналом для установки ПЭНа
- Уплотнитель периметра полотна двери
- Комплект эксцентриковых петель
- Обогрев нижней кромки полотна для дверей низкотемпературного исполнения
- Полотно двери
- Алюминиевый каркас полотна двери
- Ручка с замком и с системой аварийного выхода
- Обогрев периметра рамы для низкотемпературных дверей
- Нижний уплотнитель
Подготовка строительного объекта
Все замеры производятся снаружи помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 95 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая. Расхождение уровня стен должно быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа
Накладной монтаж снаружи помещения с расположением петель справа
Накладной монтаж снаружи помещения с расположением петель слева
Стандартные конструктивные решения
Среднетемпературное исполнение
Параметры среднетемпературного исполнения
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от +6 до -5 |
| Температурный режим перед дверью, °С | от +35 до 0 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 80 мм
Параметры низкотемпературного исполнения, панель 80 мм
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от -5 до -18 |
| Температурный режим перед дверью, °С | от +35 до -19 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм
Параметры низкотемпературного исполнения, панель 120
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от -18 до -27 |
| Температурный режим перед дверью, °С | от +50 до -35 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм с обогревом полотна
Параметры низкотемпературного исполнения, панель 120 с обогревом полотна
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения,°С |
от -27 до -35 |
| Температурный режим перед дверью,°С |
от +50 до -35 |
| Влажность, % | до 100 |
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9016 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Базовая комплектация
Алюминиевая рама с кабель-каналом для установки ПЭН
Уплотнитель периметра полотна двери
Комплект подъемных петель
Алюминиевый каркас полотна двери
Ручка с замком и с системой аварийного выхода
Нижний уплотнитель
Дополнительная комплектация
Внутренняя алюминиевая рама
Швеллер обрамления проема
Обогрев полотна двери
Обогрев периметра рамы для низкотемпературных дверей (опция)
Защитный бампер
Окно под монорельсовый путь
