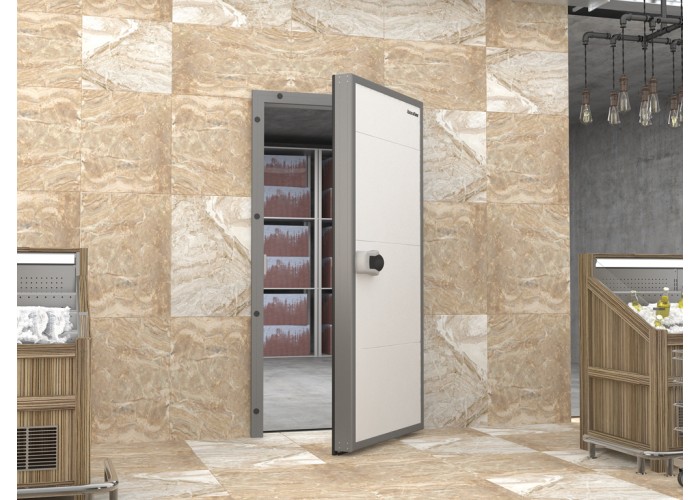

Дверь промышленная распашная для охлаждаемых помещений

Среднетемпературные и низкотемпературные распашные двери IsoDoor IDH1.1 предназначены для организации прохода персонала и ручной загрузки холодильных и морозильных камер на складах, в терминалах и логистических центрах, на предприятиях пищевой промышленности, торговли и пищевого ретейла.

Внешняя сторона двери

Внутренняя сторона двери

Зона применения

Пищевые производства

Кафе, бары, рестораны

Технические характеристики

Таблица размеров

Условия эксплуатации

1. Для обеспечения надежной и бесперебойной работы распашной дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей, во избежание травмирования.

Размеры проема

1. Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
2. Уплотнитель периметра полотна двери
3. Комплект эксцентриковых петель, регулируемых в трех плоскостях
4. Дверное полотно в алюминиевом каркасе
5. Ручка с замком и системой аварийного выхода
6. Нижний уплотнитель
7. Пластиковая крышка кабель-канала рамы
8. Уголки для сборки рамы

Подготовка строительного объекта

Все замеры производятся снаружи помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание ошибок.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — притолока (расстояние от верха проема до препятствия должно составлять минимум 65 мм).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия; со стороны петель — не менее 80 мм; со стороны ручки — не менее 65 мм).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая, но не менее 65 мм со стороны ручки и не менее 80 мм со стороны петель. Расхождение уровня стен допустимо не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Способы монтажа

Накладной монтаж снаружи помещения с расположением петель слева

Накладной монтаж снаружи помещения с расположением петель справа

Стандартные конструктивные решения

Среднетемпературное исполнение

Параметры среднетемпературных дверей

Низкотемпературное исполнение, панель 80 мм

Параметры низкотемпературного исполнения, панель 80 мм

Низкотемпературное исполнение, панель 120 мм

Параметры низкотемпературного исполнения, панель 120 мм

Низкотемпературное исполнение, панель 120 мм с обогревом полотна

Параметры низкотемпературного исполнения, панель 120 мм с обогревом полотна

Поверхность стальной сэндвич-панели

Гладкая

Поверхность алюминиевой сэндвич-панели

Широкая полоса (с внешней стороны)

Доска (с внутренней стороны)

Цвета

RAL 9003 белый (полотно)

RAL 9006 серебристый (каркас полотна и рама)

Базовая комплектация

Ассиметричная алюминиевая рама с кабель-каналом для установки ПЭН

Уплотнитель периметра полотна двери

Комплект подъемных петель, регулируемых в 3 плоскостях

Комплект теплоизоляционных панелей в алюминиевом каркасе

Ручка с замком и с системой аварийного выхода

Нижний уплотнитель

Дополнительная комплектация

Внутренняя алюминиевая рама для обеспечения жесткости проема

Обогрев полотна двери

Обогрев периметра рамы для низкотемпературных дверей

Защитный бампер

Термокрепеж для монтажа на сэндвич-панели

Дополнительная упаковка — деревянная обрешетка

Антикоррозионная защита (установка панелей из алюминия)
