- Наличие: В наличии
Среднетемпературные и низкотемпературные откатные двери IsoDoor IDS1 предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.

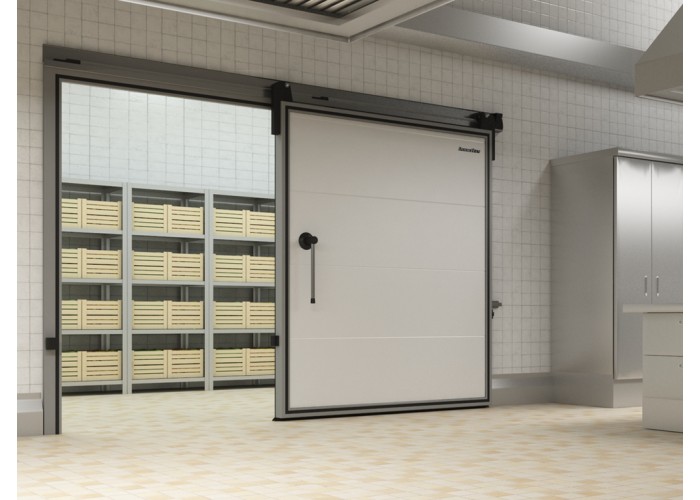

Внешняя сторона двери откатной для охлаждаемых помещений
Внутренняя сторона двери откатной для охлаждаемых помещений
Зона применения
Пищевые производства
Предприятия пищевого ритейла
Технические характеристики
| Параметр | Значение | Примечание |
| Безотказность, количество циклов открывания/закрывания не менее | 270000 | откатной механизм имеет систему прижима уплотнителя к раме |
| Антикоррозионная стойкость | высокая | |
| Грузоподъемность откатной системы, кг | 300 | |
| Тип запорного механизма (замка) | система запирания под навесной замок |
Размеры проема
Таблица размеров
| Параметр | Показатель |
| Ширина проема, мм | от 800 до 1300 |
| Высота проема, мм | от 1800 до 6000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 240 |
| Пристенки, мм | 1060 до 3260 (на стороне отката), от 115 (на противоположной к откату стороне) |
Условия эксплуатации продукции
Для обеспечения надежной и бесперебойной работы распашной дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей, во избежание травмирования.
- Откатная система представлена верхней направляющей рельсой с роликовым механизмом
- Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
- Обогрев периметра рамы низкотемпературных дверей
- Откатная система, представленная нижней направляющей рельсой
- Нижний прижим
- Нижний уплотнитель
- Обогрев периметра полотна двери (опция)
- Роликовый механизм с кронштейном подвеса полотна
- Алюминиевый каркас полотна двери
- Уплотнитель периметра полотна двери
- Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
- Полотно двери
- Обогрев нижней кромки полотна дверей
Подготовка строительного объекта
Все замеры производятся снаружи помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 240 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа
Накладной монтаж снаружи помещения с откатом полотна влево.
Накладной монтаж снаружи помещения с откатом полотна вправо.
Стандартные конструктивные решения
Среднетемпературное исполнение
Параметры среднетемпературного исполнения
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от +6 до -5 |
| Температурный режим перед дверью, °С | от +35 до 0 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 80 мм
Параметры низкотемпературных дверей, панель 80 мм
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от -5 до -18 |
| Температурный режим перед дверью, °С | от +35 до -18 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм
Параметры низкотемпературных дверей, панель 120 мм
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от -18 до -27 |
| Температурный режим перед дверью, °С | от +50 до -35 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм с обогревом полотна
Параметры низкотемпературных дверей, панель 120 мм с обогревом полотна
| Наименование параметра | Расчетная формула |
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от -27 до -35 |
| Температурный режим перед дверью, °С | от +50 до -35 |
| Влажность, % | до 100 |
Поверхность стальной сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Базовая комплектация
Алюминиевая откатная система
Алюминиевая рама с кабель-каналом для установки ПЭНа
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1600 мм
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения
Дополнительная комплектация
Защитный декоративный короб
Внутренняя алюминиевая рама для обеспечения жесткости проема
Система запирания под навесной замок
Обогрев полотна двери
Врезная калитка 800 × 2 000 мм
Защитные бамперы из рифленого алюминия
Система под монорельсовый путь
Система автоматизации откатной двериСистема автоматизации откатной двери
