Рулонные ворота из стальных профилей (взломоустойчивые) RH117, RHS117P с вальным электроприводом

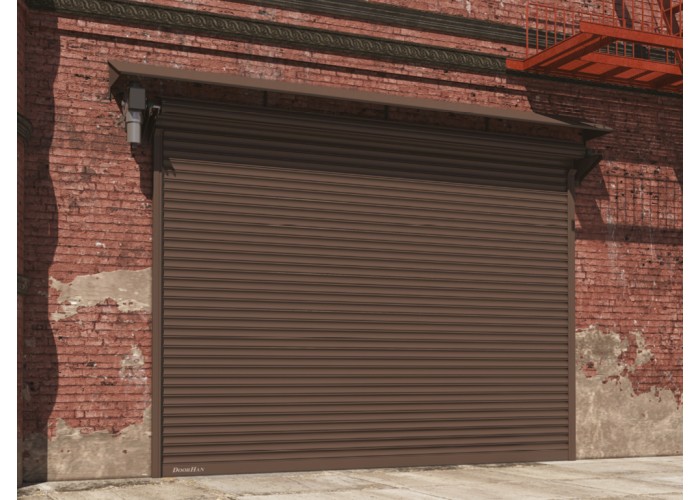

Концерн DoorHan предлагает рулонные ворота, которые соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рулонные ворота с навальным приводом устанавливаются на гаражные проемы, складские помещения и промышленные объекты, могут перекрывать большие проемы шириной до 11,8 м. Все комплектующие для рулонных ворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции рулонных ворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

Зона применения

Въездные и гаражные проемы

Складские и промышленные проемы

Технические характеристики

Профиль стальной сплошной RHS117. Промышленные рулонные ворота из стального профиля с навальным приводом

Профиль стальной перфорированный RHS117P. Промышленные рулонные ворота из стального профиля с навальным приводом

Условия эксплуатации продукции

Правильная установка и эксплуатация рулонных ворот гарантирует надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:

1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией компании DoorHan.
2. Рулонные ворота должны открываться плавно без рывков и толчков.
3. Для подъема и опускания полотна ворот необходимо использовать только предназначенные для этого устройства управления.
4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.
5. В случае использования в конструкции механического замка запрещается подъем полотна при закрытом замке.
6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).
8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открывания или закрывания.
9. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем. Консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить.
13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно по контуру до полного освобождения частей конструкции от льда и посторонних предметов, обращая особое внимание на состояние места примыкания нижней планки изделия к полу (они также должны быть очищены).
14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.
15. Диагностика и ремонт конструкций рулонных ворот должны проводиться только квалифицированными специалистами.
16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.

Таблица размеров

Размеры проема

1. Кольцо стопорное RN30, RN40, RN55
2. Консоль SR425, SR650
3. Суппорт с подшипником BS30, BS40, BS55
4. Капсула регулируемая KPU10230, KPU159, KPU273-55
5. Вал RV102, RV159m, RV273m-55
6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
7. Кронштейн крепления привода SR200
8. Направляющий профиль RG95S
9. Заглушка PB14
10. Замок боковой SLE117
11. Профиль (полотно) RHS117, RHS117P
12. Профиль концевой RA120E
13. Привод вальный
14. Уплотнитель нижний UP4, UP6
15. Уплотнитель боковой UP5

Подготовка строительного объекта

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм.

Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Способы монтажа

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема, только необходимые размеры пристенков (от 500 мм) и притолоки (от 650 мм). При накладном типе монтажа рулонных ворот вал с роликовым полотном и консоли с вальным элетроприводом устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рулонные ворота при этом полностью перекрывают проем и находятся практически вровень с поверхностью стен.

Стандартные конструктивные решения

Рулонные ворота из сплошного стального профиля RHS117

Рулонные ворота из перфорированного стального профиля RHS117P

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля

Стальные профили

Профиль RHS117

Профиль RHS117P

Стандартные цвета

Белый

Коричневый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Серый

Неокрашенный (оцинкованный)

Дополнительные цвета

Желтый нарцисс (RAL 1007)

Слоновая кость (RAL 1015)

Желтый шафран (RAL 1017)

Серый бежевый (RAL 1019)

Красный рубин (RAL 3004)

Красный (RAL 3020)

Синяя сталь (RAL 5011)

Зеленая ель (RAL 6009)

RAL 7016 антрацит

Серый графит (RAL 7035)

Коричневый шоколад (RAL 8017)

Серо-коричневый (RAL 8019)

Черный темный (RAL 9005)

Базовая комплектация

Полотно на валу в сборе. Полотно на валу в сборе состоит из вала с капсулами диаметром 102, 159, 273 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,9 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

Концевой профиль. Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4

Комплект направляющих профилей. Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Толщина стенки направляющего профиля 2,5 мм. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

Консоли. Консоли могут быть двух типоразмеров: 425 или 650 мм. Стальные, оцинкованные.

Электропривод навальный. Электропривод вальный поставляется с комплектом кронштейнов и метизов для крепления привода и суппорта с подшипником.

Коробка с дополнительной комплектацией

Дополнительная комплектация

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Выключатель ключ-кнопка SWM (металлический)Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Сигнальная светодиодная лампа с антенной Lamp-PRO
