- Наличие: В наличии

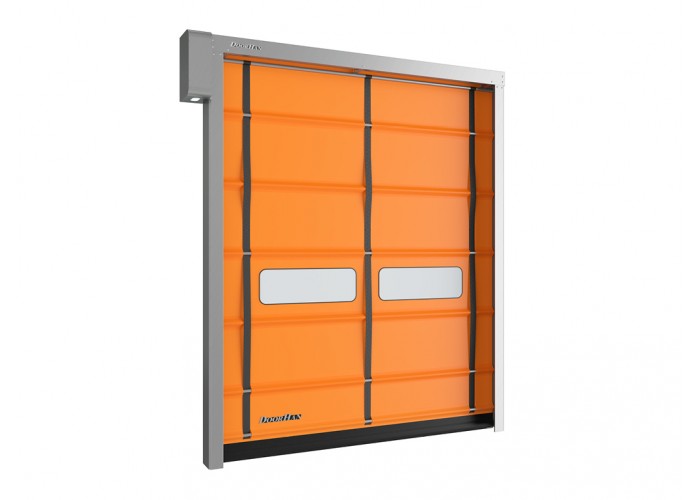

Скоростные складывающиеся ворота с повышенной ветровой нагрузкой предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и дpугого назначения.
Зона применения
Складские комплексы. Промышленные объекты.
Технические характеристики
| Параметр | Значение | Примечание |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот шириной до 12 000 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот шириной до 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS4 | для ворот шириной до 3 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 5 000 х 5 000 мм |
| Скорость открывания, м/с | 0,5 | |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP 54 | концевые положения отслеживаются энкондером |
| Диапазон рабочих температур, °С | от-15до +50 | если привод установлен внутри здания |
| Диапазон рабочих температур, °С | от -5 до +50 | если привод установлен снаружи здания |
| Диапазон рабочих температур, °С | от -30 до +50 | при использовании системы обогрева стоек и привода |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
Условия эксплуатации
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Таблица размеров
| Параметр | Показатель |
| Ширина проема, мм | от 1 600 до 5 000 (до 12 000 для SDFB) |
| Высота проема, мм | от 1 800 до 5 000 (до 12 000 для SDFB) |
| Притолока, мм | 1000 (1 100 для SDFB) |
| Пристенки, мм | 130 (250 для SDFB) |
- Привод
- Короб вала
- Полотно
- Ремень
- Вставка прозрачная (окно/панель)
- Вертикальная направляющая
- Нижняя кромка полотна
Подготовка строительного объекта
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
W — ширина проема (расстояние от левого края до правого края проема);
H — высота проема (расстояние от пола до верха проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере W и H за итоговый размер принимается наибольшая величина.
Способы монтажа
Накладной монтаж скоростных воpот.
Стандартные конструктивные решения
Тип поверхности
Каркас ворот без покраски из оцинкованной стали
Цвет каркаса/полотна скоростных рулонных ворот
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 серебристый
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
Базовая комплектация
Вал из оцинкованной стали
Полотно
Блок управления
Фотоэлементы
