- Наличие: В наличии

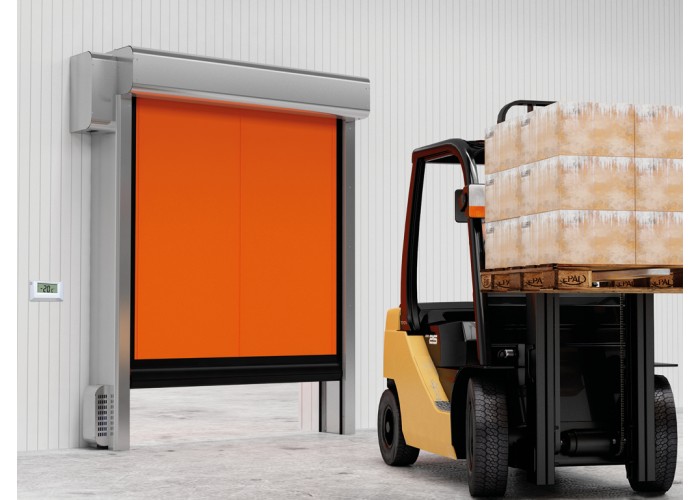

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.
Зона применения
Морозильные камеры. Складские комплексы с низкими температурами. Места, где требуется соблюдение низкотемпературного режима
Технические характеристики
| Параметр | Значение | Примечание |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | для ворот шириной до 3 500 мм |
| Скорость открывания, м/с | 1,0 | для ворот 3 000 х 3 000 |
| Скорость открывания, м/с | 0,8 | |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP 54 | концевые положения отслеживаются энкондером |
| Диапазон рабочих температур, °С | от-15до +50 | если привод установлен внутри здания |
| Диапазон рабочих температур, °С | от -5 до +50 | если привод установлен снаружи здания |
| Диапазон рабочих температур, °С | от -30 до +50 | при использовании системы обогрева стоек и привода; полотно без окон при температуре -5 °C и ниже |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
Условия эксплуатации
Сопротивление ветровой нагрузке приведено для ворот серии SpeedRoll, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрываие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
Таблица размеров
| Параметр | Показатель |
| Ширина проема, мм | от 2 000 до 3 750 |
| Высота проема, мм | от 2 000 до 3 000 |
| Притолока, мм | от 1 100 |
| Пристенки, мм | от 220 до 440 |
- Электрический привод
- Вал
- Короб вала
- Полотно ворот
- Направляющая для движения полотна
- Короб стойки
- Нижняя кромка полотна
- Фотоэлемент
- Стойка
- Блок управления
- Тепловая пушка
Подготовка строительного объекта
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
W — ширина проема (расстояние от левого края до правого края проема);
H — высота проема (расстояние от пола до верха проема).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере W и H за итоговый размер принимается наибольшая величина.
Способы монтажа
Накладной монтаж скоростных воpот.
Стандартные конструктивные решения
Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева
Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева
Тип поверхности
Каркас ворот без покраски из оцинкованной стали
Цвет каркаса/полотна скоростных рулонных ворот
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 серебристый
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
Базовая комплектация
Стойки и короба сделаны из оцинкованной стали
Вал выполнен из оцинкованной стали диаметром 130 мм
Направляющие — экструдированный полиэтилен
Полотно — непрозрачный армированный ПВХ плотностью 900—1 200 г/м²
Блок управления — корпус стальной окрашенный 300 х 400 х 150 мм; класс защиты — IP54; с частотным преобразователем
Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании
Подогрев привода и стоек, а также пространства между полотнами
Дополнительная комплектация
Корпус блока управления из нержавеющей стали AISI304
