- Наличие: В наличии
Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 500 до 30 000 мм, высота — от 2 000 до 8 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.
Внутренняя сторона складных промышленных ворот с нижней направляющей
Зона применения

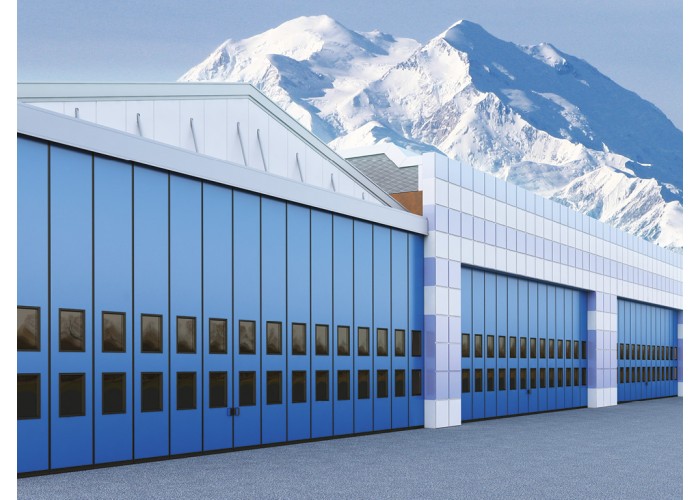

Складные ворота с нижней направляющей — идеальное решение для перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиации
Технические характеристики
| Параметр | Значение | Примечание |
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 (класс Г) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | при толщине сэндвич-панели 55 мм |
| Безотказность, количество циклов открывания-закрывания, не менее | 20000 | минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали |
| Вес полотна ворот, кг/м² | 25 | при толщине сэндвич-панели 55 мм |
| Группа горючести по ГОСТ 30244-94 | Г2 (умеренно горючие) | при толщине сэндвич-панели 55 мм |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (умеренно воспламеняемые) | при толщине сэндвич-панели 55 мм |
Условия эксплуатации продукции
- Для обеспечения надежной и бесперебойной работы промышленных складных ворот без нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.
- Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
- Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
- Не допускайте загрязнения направляющей и роликов.
- Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
- Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Таблица размеров
| Параметр | Показатель |
| Ширина проема, мм | от 2 500 до 30 000 |
| Высота проема, мм | от 2 000 до 8 000 |
| Притолока, мм | от 350 |
| Пристенки, мм | от 435 до 2 204 |
Размеры проема
- Кронштейн крепления привода с натяжителем
- Кронштейн крепления к стене
- Отклоняющая система с раскосами
- Верхний направляющий ролик
- Балка несущая стальная
- Опора роликовая регулируемая
- Кронштейн крепления роликовой опоры
- Петля
- Кронштейн крепления полотна ворот к цепи
- Резиновый уплотнитель концевой
- Резиновый уплотнитель шиповой
- Нижний направляющий профиль
- Ролик нижний
- Щеточный уплотнитель
- Ручка стальная
- Вертикальная ригельная задвижка
Подготовка строительного объекта
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
Способы монтажа
Монтаж на внутренней стороне стены рекомендуется, если позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.
Поверхность сэндвич-панелей
Гладкая
Стандартные цвета
Белый
Коричневый
Бежевый
Зеленый
Синий
Бордовый
Серебристый
Серый
Нестандартный цвет по карте RAL
Базовая комплектация
Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.
Ручка для удобного открывания и закрывания ворот вручную.
Задвижки ригельные для фиксации ворот в закрытом положении.
Щеточный уплотнитель снизу полотна ворот для герметизации проема.
Дополнительная комплектация
Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы — RAL 9005 (черный).
Калитка в алюминиевой раме. Стандартный цвет рамы — RAL 9005 (черный).
