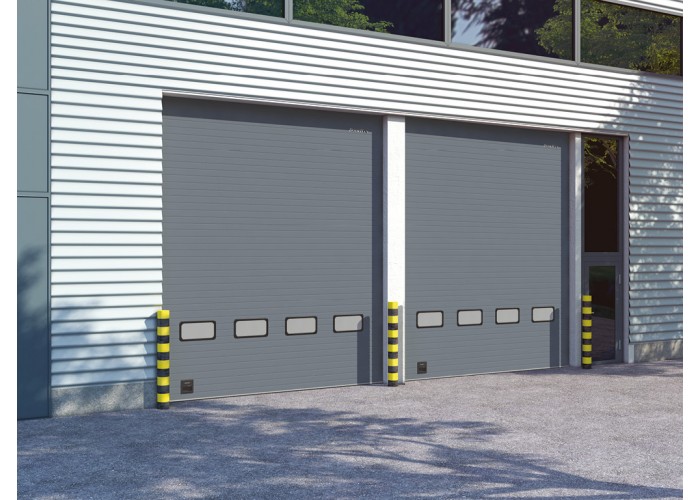

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.
Внутренняя сторона секционных ворот
Зона применения
Промышленные объекты
Технические характеристики
| Параметр | Значение | Примечание |
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм |
| Звукоизоляция, дБ, класс ГОСТ (31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс ГОСТ (31174) | 460 (В) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Предел водонепроницаемости при перепаде давления, Па ГОСТ (31174) | 250 | |
| Объемная воздухопроницаемость, м³/м²*ч ГОСТ (31174) | 4,9 | |
| Вес полотна, кг/м² | 13,5 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Безотказность, количество циклов открывания-закрывания, не менее | безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) |
Условия эксплуатации продукции
- Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированы, т. е. их вес должен компенсироваться крутящим моментом пружин.
- Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
- При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
- Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
- Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
- Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
- Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
- Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
Таблица размеров
| Параметр | Показатель |
| Ширина проема, мм | от 2 000 до 8 000 |
| Высота проема, мм | от 2 000 до 8 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
Размеры проема
- Вертикальная направляющая
- Угловая стойка
- Вал цилиндрический
- Устройство защиты от обрыва пружины
- Барабан
- П-образный кронштейн
- Балансирующий пружинный механизм (торсионная пружина)
- Муфта соединительная
- Внутренний опорный кронштейн
- Верхняя опора с держателем ролика
- Боковая опора с держателем ролика
- Усиливающий дельта-профиль
- Устройство защиты от разрыва троса
- Сэндвич-панель
- Внутренняя петля
- Нижний профиль и уплотнитель
- Уплотнитель боковой
- Верхний профиль
- Верхний уплотнитель
- Боковая крышка для панелей с отверстиями для крепления
- Ручка «ступенька»
- Пружинный амортизатор
- Кронштейн крепления к потолку
Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения
Низкий подъем, барабан спереди
Низкий подъем, барабан спереди (комплект стандартных направляющих RKTN)
Низкий подъем, барабан сзади
Стандартный наклонный подъем
Высокий подъем
Высокий подъем, барабан снизу
Наклонный высокий подъем
Наклонный высокий подъем, барабан снизу
Вертикальный подъем
Вертикальный подъем, барабан снизу
Стандартный подъем
Дизайн панелей
Доска
Горизонтальная полоса
Широкая центральная полоса
Волна
Горизонтальная полоса (внутренняя сторона панели)
Тип поверхности
Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели)
Цвета лицевых поверхностей панелей
RAL 9003 белый
RAL 9006 серебристый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Нестандартный цвет по карте RAL (наценка)
Базовая комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и с усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
Дополнительная комплектация
Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот и роллет»).
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.
