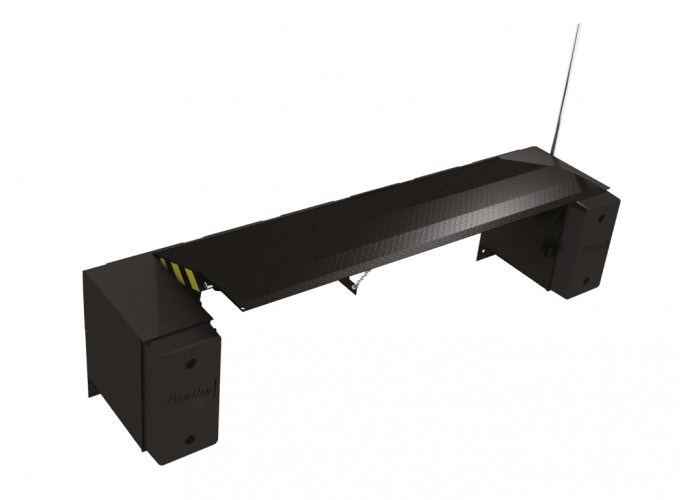

Платформа уравнительная механическая "минидок" серии MDLM

Платформа уравнительная механическая «Минидок» серии MDLM разработана как удобное и экономичное решение для работы с парком маленьких и средних автомобилей примерно одинаковых по высоте, в местах с невысокой интенсивностью работы. «Минидок» не требует подведения электропитания, может использоваться в случаях, когда нет возможности установить электрогидравлическую платформу. «Минидок» управляется вручную при помощи рычага, силой одного человека. При подъеме аппарель, поворачиваясь, открывается. Затем платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания работ платформа вновь поднимается, аппарель закрывается, и платформа возвращается в исходное положение. Установка осуществляется на специально подготовленный пандус или в приямок. Внимание! Уравнительная платформа «Минидок» не подходит для работы с крупнотоннажными автомобилями.

Зона применения

Складские комплексы. Транспортно-перегрузочные узлы. Логистические центры.

Технические характеристики

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля — 100 мм.
6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
8. Данное изделие предусмотрено для работы с парком маленьких и средних автомобилей и не предназначено для работы с крупнотоннажными автомобилями.

Таблица размеров

1. Бампер резиновый
2. Рычаг
3. Аппарель
4. Крышка платформы
5. Cигнальная желто-черная полоса
6. Ферма
7. Тумба

Подготовка строительного объекта

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Приямки для платформ в зависимости от типа платформы и способа установки выполняются по чертежам «Схема подготовки приямка» в разделе «Чертежи».

Способы монтажа

Встроенный монтаж

Подвесной монтаж

Стандартные конструктивные решения

Стандартная аппарель 300 мм.

Стандартные цвета

RAL 9005 черный

RAL 5005 синий

Базовая комплектация

Механическая уравнительная платформа «Минидок» подвесного типа имеет в базовой комплектации два бампера BR450x250x100. Бамперы для уравнительной платформы «Минидок» встроенного типа приобретаются отдельно.

Дополнительная комплектация

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Направляющие устанавливаются на площадке перед доком двумя способами — на анкерных болтах и с помощью бетонирования.

Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика.

Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм.

Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания.

Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания.
