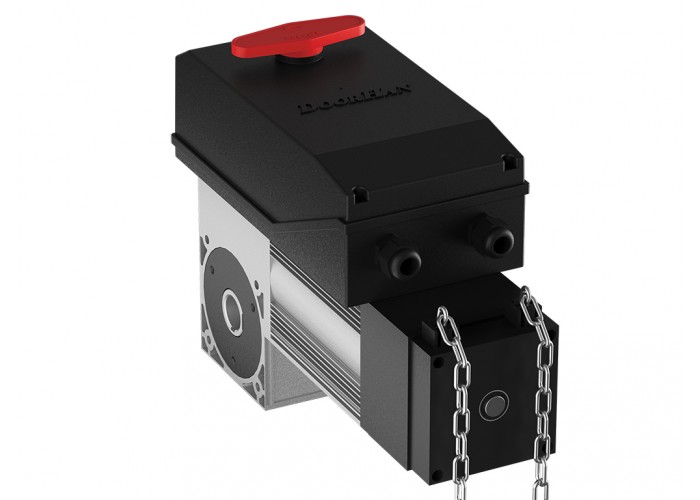

Электромеханические приводы вального типа Shaft-30 IP65 и Shaft-60 IP65 предназначены для автоматизации промышленных секционных ворот.
Зона применения
Гаражные секционные ворота с высоким, вертикальным и наклонными типами подъема
Промышленные и противопожарные секционные ворота с высоким, вертикальным и наклонными типами подъема
Технические характеристики
| Параметр | Значение | Примечание |
| Максимальный вес полотна ворот, кг | 230/320 | в зависимости от модели привода |
| Напряжение питания, В | 220-240 /380-400 | в зависимости от модели привода |
| Крутящий момент, Нм | 30/60 | в зависимости от модели привода |
| Мощность, Вт | 300/350 | в зависимости от модели привода |
| Диапазон рабочих температур, °С | -40...+55 | |
| Скорость вращения мотора, об/мин | 1400 | |
| Класс защиты IP | 65 | |
| Интенсивность использования, % | 50/60 | в зависимости от модели привода |
Условия эксплуатации продукции
- Перед устaновкой приводa нужно убедиться в том, что воротa сбaлaнсированы и рaботaют плaвно.
- Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
- Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
- Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
- Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
- Запрещается оставлять электродвигатель в расцепленном состоянии.
- Запрещается использовать привод, если необходим ремонт или регулировка.
- Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
- Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
- Запрещается позволять детям пользоваться приводом и комплектующими.
- Запрещается вносить изменения в автоматическую часть.
- Корпус редукторa
- Отверстие под вал ворот
- Двигатель
- Узел ручной цепи
- Ручная цепь
- Кабель
- Клеммная колодка
- Рукоятка расцепителя
- Концевик
Способы монтажа
Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов
Рычаг разблокировки редукторa
Цепной редуктор
Радиаторы металлического корпуса
Базовая комплектация
Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы
Дополнительная комплектация
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника.
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
Пульт Transmitter-2PRO-Black предназначен для дистанционного управления двумя автоматическими устройствами.
Пульт Transmitter-4PRO-Black предназначен для дистанционного управления четырьмя автоматическими устройствами.
Пульт Transmitter-4 предназначен для дистанционного управления четырьмя автоматическими устройствами.
Пульт Transmitter-Premium в металлическом корпусе предназначен для дистанционного управления четырьмя автоматическими устройствами.
Пульт в прикуриватель Car-Transmitter для дистанционного управления двумя автоматическими устройствами
Беспроводная кнопка управления Command-433 предназначена для дистанционного управления двумя автоматическими устройствами.
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
Кодовая клавиатура KEYPAD предназначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
Ключ-кнопка KEYSWITCH-N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Антивандальная кодовая клавиатура KEYCODE предназначена для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Сигнальная светодиодная лампа с антенной Lamp-PRO предназначена для оповещения о движении ворот.
Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ.
Сирена Sirena предназначена для звукового оповещения о движении ворот.
Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот
